Système extensif avec rétention d'eau
Formulaire pour demandez votre devis >

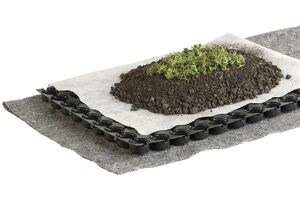

Le système de végétalisation extensif se décompose en 5 couches :
Après la pose de l'étanchéité EPDM sur votre support bois, béton ou isolant
- Sur l'étanchéité la première couche est un géotextile 300 g/m2. détails
- On pose ensuite le drain de 20mm d'épaisseur. détails
- Au dessus du drain vient le feutre filtrant qui retient les particules de substrat. détails
- Ensuite le substrat d'une épaisseur entre 6 et 12 cm. détails
- La végétalisation.
Le poids surfacique du système complet en état de saturation d'eau est d'environ :
- 87 Kg/m2 pour 6 cm de substrat.
- 109 Kg/m2 pour 8 cm de substrat.
Documents techniques :
téléchargerCahier des Clauses Techniques et de Mise en œuvre TTV - novembre 2021
téléchargerEnquete de Technique nouvelle Bauder Toitures Vegetalisees Janvier 2019
Géotextile anti-poinçonnement 300 g/m2
Caractéristiques et conditionnement
Le géotextile anti-poinçonnement a une double fonction de protection de :
- l'étanchéité contre les éventuels dégâts extérieurs,
- rétention d'eau.
| Matériau | Fibre synthétique recyclée, colorée |
|---|---|
| Poids surfacique | 300g/m2 |
| Epaisseur | 3 mm |
| Capacité de rétention d'eau | 2 l/m2 |
| Conditionnement | 2,0 x 60,00 m - Rouleau de 120 m2 |
| Poids total du rouleau | 36 kg |
Application et mise en œuvre
- Découper le premier lé à la longueur voulue afin de le remonter d'environ 8 cm sur l'acrotère,
- Dérouler les lés suivants afin de prévoir un recouvrement entre-lés de 10 cm,
- Le géotextile est découpé à l'endroit de la zone stérile (obligatoirement crée pour chaque sortie d'eau pluviale), en prenant garde de ne pas détériorer l'étanchéité, devant les sorties horizontales d'eau pluviale ou autour des sorties verticales d'eau pluviale.
Plaques de drain 20 mm
Caractéristiques et conditionnement
Les plaques ont une double fonction de :
- drainage,
- rétention d'eau.
| Matériau | PEHD, recyclé, noir | |
|---|---|---|
| Poids surfacique | 1,2 Kg/m2 | |
| Epaisseur | 1,2 mm | |
| Hauteur des picots | 20 mm | |
| Capacité de rétention d'eau | 7,4 l/m2 | |
| Volume | 10 l/m2 | |
| Surface d'appui | 49% | |
| Résistance à la compression d'après SN EN ISO 25619-2 | 120 kPa | |
| Conditionnement | 1,06 x 2,36 m plaque de 2,5 m2 | |
| Poids Total du rouleau : | 3 Kg | |
| Coefficient d'écoulement des eaux en plat selon SN EN ISO 12958, charge 20kPa | ||
| Gradient hydraulique | Direction longitudinale | Direction transversale |
| i = 0,01 (pente 1%) | 0,29 l/(m.s) | 0,29 l/(m.s) |
| i = 0,02 (pente 2%) | 0,43 l/(m.s) | 0,42 l/(m.s) |
Dès saturation en eau des alvéoles, l'eau est drainée par des orifices d'écoulement vers la couche inférieure constituée par le feutre géotextile.
Application et mise en œuvre
- Les éléments de drainage sont posés bords à bords (sans recouvrement) sur le géotextile anti-poiçonnement 300 g/m2.
- Afin de garantir une rétention d'eau efficace, l'élément de drainage sera recouvert avec un feutre filtrant.
- L'élément de drainage n'est pas remonté contre les acrotères et il est découpé à l'endroit de la zone stérile (obligatoirement crée pour chaque sortie d'eau pluviale), en prenant garde de ne pas détériorer l'étanchéité, devant les sorties horizontales d'eau pluviale ou autour des sorties verticales d'eau pluviale.
Feutre filtrant
Caractéristiques et conditionnement
Afin de garantir un drainage durable, il convient d'utiliser le filtre qui a une fonction de séparateur entre le drainage et le substrat. Il est destiné à :
- empêcher le substrat de venir combler les alvéoles dédiées au stockage de l'eau des plaques de drain,
- filtrer les particules fines du substrat pour empêcher leur évacuation avec les eaux pluviales.
| Matériau | Polyester et polypropylène |
|---|---|
| Poids surfacique | 125 g/m2 |
| Epaisseur | 1 mm |
| Maille de filtration O90 | 0,1 mm |
| Résistance à la traction | 1,2 kN |
| Perméabilité à l'eau | 0,10 m/s |
| Conditionnement | 2,0 x 100 mRouleau de 200 m2 |
| Poids total du rouleau | 25 Kg |
Application et mise en œuvre
- Dérouler à plat le filtre sans qu'il soit remonté contre les acrotères,
- Dérouler les lés suivants afin de prévoir un recouvrement entre-lés de 10 cm,
- Le filtre est découpé à l'endroit de la zone stérile (obligatoirement crée pour chaque sortie d'eau pluviale), en prenant garde de ne pas détériorer l'étanchéité, autour des sorties verticales d'eau pluviale.
Substrat extensif de 6 à 12 cm
Caractéristiques et conditionnement
- Substrat pour une végétalisation, à ensemencer avec des variétés de sedum, graminées et vivaces (le substrat ne contient pas de graines).
- Substrat principalement constitué au 2/3 d'une base naturelle minérale poreuse qui facilite l'infiltration des eaux pluviales,
- Un tiers est dédié aux matières organiques (tourbes, blondes, écorces) dotées d'un pouvoir de rétention en eau permettant une bonne implantation racinaire des végétaux ainsi que leur résistance aux conditions difficiles.
| Caractéristiques FLL Extensif, exemple LBB-E | Valeurs FLL exigées | Résultats obtenus après test* |
|---|---|---|
| Teneur en éléments organiques | < ou> | 59g/l |
| Teneur en sel | < ou> | 1,5g/l |
| Capacité max. de rétention d'eau | Entre 35 et 65 Vol-% | 43,9 Vol-% |
| Porosité totale | 62,4 Vol-% | |
| Perméabilité à l'eau | 0,6 - 70mm/min | 18,7mm/min |
| PH | entre 6,0 - 8,5 | 7,8 |
| Poids/volume à sec | entre 700 et 750 kg/m3 | |
| Poids/volume saturé en eau | Entre 1050 à 1200 kg/m3 | |
| Conditionnement |
| |
*Test certifié par le FLL en date du 13/09/2008.
Application et mise en œuvre
- Le substrat est déversé sur le feutre filtrant,
- Pour les conditionnements en sacs et en big-bag, la mise en oeuvre est effectuée avec des râteaux, de préférence des râteaux larges à dents incurvées,
- L'épaisseur du substrat doit être homogène et conforme à l'épaisseur choisie parmi celles prescrites, soit de 6 à 12 cm,
- Pour les surfaces supérieures à 400 m2, une solution de soufflage du substrat est possible par camion silo équipé de tuyaux dans une limite maximale de 100ml.
